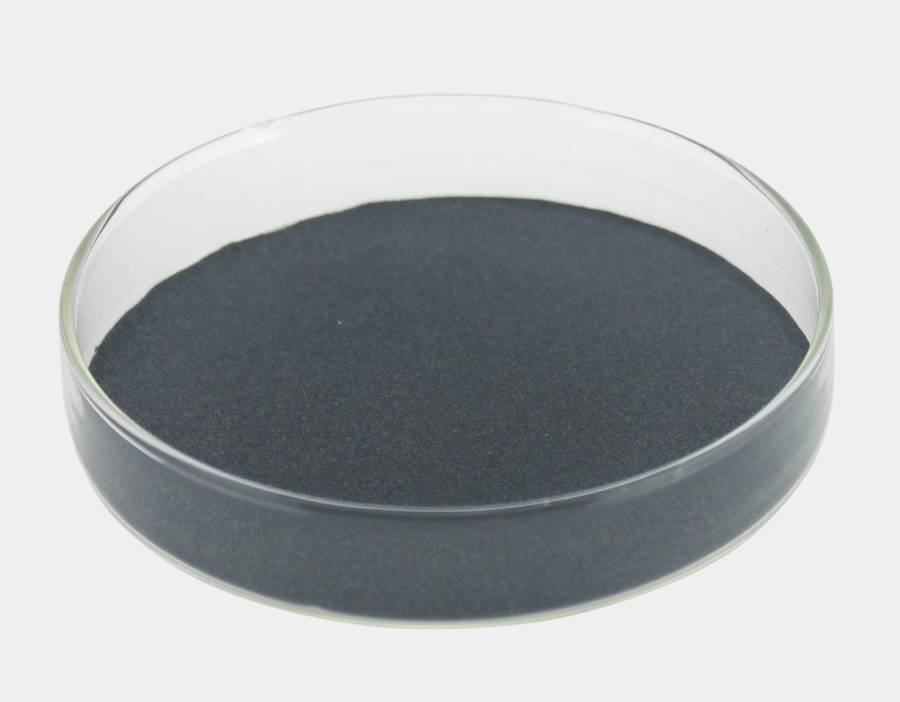

云母氧化鐵（灰）

屏蔽效果好， 防止腐蝕物質和水份侵入的效果好
        化學上惰性的薄片云鐵顏料， 在漆膜內層疊， 水份透入困難，如與耐水漆料如醇酸、氯化橡膠和環氧樹脂等配合使用， 防銹能力可大幅度提高。宜用于濕熱地帶、海洋和廠礦地區。

耐候性能優良
        云鐵能反射，吸收紫外線，保護漆料不受破壞，對抗粉化有特殊作用。
        光敏性很弱，遇到日光、雨、露、霜、雪，很難被破壞，具有耐紫外線輻射的功能亦可用于防腐面漆。
        與漆料不發生化學反應， 可使漆膜長期保持彈性。又由于片狀顏料較之顆粒狀顏料，在粉化時不易移去，依然起屏障作用, 從而延長了漆膜的使用壽命。

易于施工， 適于厚涂
        云鐵漆可以空氣噴涂、高壓無空氣噴涂、滾涂或刷涂。一般長油醇酸漆, 一道干膜厚度為20-40μm， 而醇酸云鐵漆的一道干膜厚度達40-60 μm。
        層狀結構使其具有其他氧化鐵涂料所沒有的高遮蓋力。
        涂膜固化時收縮率低，使機械強度增加。

漆膜間附著力強
        面漆中層疊的云鐵薄片有合宜的粗糙度，能保持穩定的附著力， 在戶外使用二、三個月以后, 漆膜表面部分露出云鐵晶體， 更能增加其上的附著能力。
        云母氧化鐵顏料在漆膜中可形成凹凸面提高對二次涂層的附著。

耐熱性優異
        云鐵顏料本身能耐900℃ 高溫，與有機硅漆料配合， 可制成耐高溫油漆。

無毒環保
        云母氧化鐵本身基本不含鉛、鉻等重金屬，且可以替代紅丹等防銹顏料。
        可進行火焰切割或焊接， 不會像紅丹等含鉛有毒顏料易于危害電焊工， 發生嚴重的鉛中毒職業病。

價格低廉
        云母氧化鐵是質優價低的高性價比防銹顏料，在重防腐領域中被大量使用。
        用于富鋅底漆涂層之上的中間漆，既對整個涂膜起到良好的封閉屏蔽作用，有效地提高涂層的抗滲性和防腐性，又增加了涂層的厚度，降低涂層的造價。

       由于漆膜的穩定性和機械強度高，純度高、耐高溫，尤其抗粉化特性佳，云母氧化鐵顏料可做成多種底漆、中間涂層、面漆。

       (1)使用本產品制造的防腐防銹油漆（涂料）主要用于鐵路橋梁、車輛、鐵塔、儲罐、農機、船舶、集裝箱，也可用于冶金、采礦、化工（氯堿車間）、石油（管道儲罐）、水電（大型水閘門、發電廠冷卻塔）、高爐煙囪等一切大型鋼結構。
       (2)用來制成耐高溫油漆和紅外線偵測油漆。

       （1）天然品灰色云母氧化鐵被過分磨細后，易變為紅色， 在制漆過程中， 對選用的設備要求不破壞云母氧化鐵顏料的粒度為原則，因而在制漆過程中盡可能不采用三輥, 砂磨和球磨機設備。推薦選用鋸齒渦輪的高速分散機*高線速度為15-22m/s，分散時間在20-30min，溫度在50-60℃以下， 確保灰色云母氧化鐵的粒度不磨細成紅色， 使云鐵顏料的片狀結構完整；

       （2）灰色云母氧化鐵顏料的密度較大, 制成的油漆在存放期中易沉淀結塊。可在制漆過程中添加防沉劑，如改性膨潤土、氫比蓖麻油等。由于加入防沉劑， 使顏料儲存期間沉淀松軟， 用時易攪拌均勻；

       （3）經偶聯劑處理可以增加鱗片與樹脂間的黏結力和在樹脂中的平行排列以及在涂層體系中的漂浮穩定性，從而提高涂層的抗滲性。偶聯劑可以選用硅烷偶聯劑（如KH550、KH560）或鈦酸酯偶聯劑（如NDZ311、NDZ-201），不同的樹脂應選擇不同分子結構的偶聯劑和相應的表面處理工藝（浸潤法或摻混法）。
